電鍵切替スイッチ

電鍵（キー）を、無線機ごとに繋ぎ直すの面倒なので電鍵の切替スイッチを製作しました。
リレーを使用せず半導体スイッチを使用しています。

電鍵の接続は2個、無線機は４台まで接続できます。無線機のkey機能が使用出来ます。ジャックはステレオ対応です。
切替スイッチは２個あり、入力側、出力側をそれぞれ切替ます。
電源OFF時の記憶機能はありません。電源投入後は、入力側、出力側どちらも１のジャックに接続されます。
基板の様子です。

基板の様子

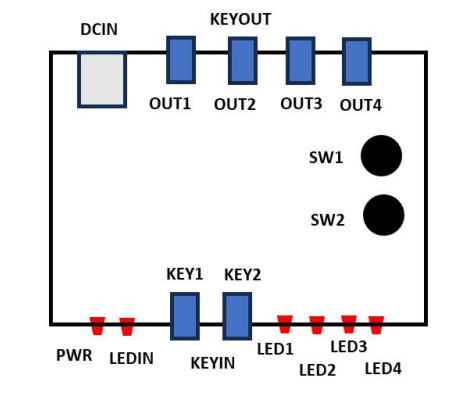

スイッチ、ジャック、LEDは次の図ように配置されています。
DCINは2.1ｍｍの標準タイプ　DCプラグです。ピン配置はセンター（＋）です。
DCINには　DC１２V～１５Vを印加します。

KEYINには電鍵（キー）を接続します。ジャックはステレオタイプですのでパドルも使用可能です。
入力は、2系統あります。KEYOUTは４系統ありRIG（無線機）のKey入力に接続します。

電源を投入すると　ＫＥＹ1とＯＵＴ１に接続されます。
ＰＷＲＬＥＤは電源投入で点灯します。ＬＥＤＩＮは点灯します。（ＫＥＹ１が選択されています。）

SW2を押すとKEY2に切り替わりLEDINが消灯します。もう一度押すとKEY1に切り替わりLEDINが点灯します。
SW2を押すと、　KEY１→KEY２→KEY1・・・・と繰り返します。

SW1を押すたびに　OUT１→OUT2→OUT3→OUT4→OUT1・・・・と切り替わります。
表示LEDも　LED１→LED2→LED3→LED4→LED1・・・・・と出力の応じて点灯が切り替わります。

電源を切った時の状態は記憶されません。電源を再度投入した時は、KEY1、OUT1が選択された様態になります。

FT991A、FT891、IC7000で動作することを確認しました。
