ヘッドセットアダプタ

FT817、FT857でPC用ヘッドセットを使用するため変換アダプタを製作しましした。
PC用ヘッドセットの多くはコンデンサマイクが使われおり一方無線機の方はダイナミックマイクが使用されています。
コンデンサマイクを駆動するにはDC電源の供給が必要になります。
FT817/857のマイク端子から５Vが供給されていましたのでその電源を利用することとしました。
多くのコンデンサマイクは電圧駆動であまり大きな電流が流れませんので、無線機からの5V電源が使用できます。

マイクには周波数のアップ、ダウンやPTTスイッチがありますので使用できるようにスイッチ類を配置しました。
PC用ヘッドセットのマイク出力は、機種により若干出力レベルが違うようで、レベル調整トリマ（ボリューム）を入れました。
PC用のヘッドホンの多くはステレオタイプになっており、無線機に直接繋ぐと片方スピーカーからしか聞こえません。
SPジャックは、ステレオプラグを挿しても、左右両方から音が出るようにしてあります。

PC用ヘッドセットは3種類ほど試してみました。個別的な現象かも知れませんが、音声に僅かなハム音が、
乗っているのが1台ありました。

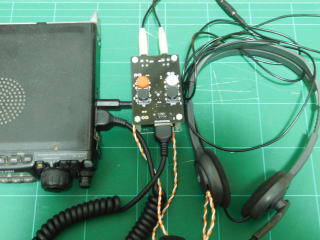

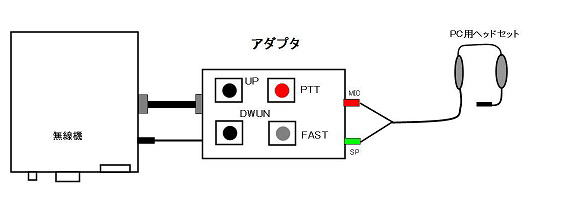

ヘッドセットの接続例です。

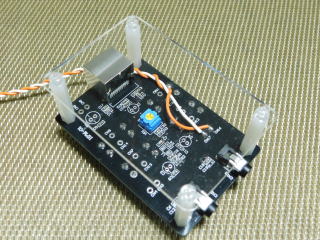

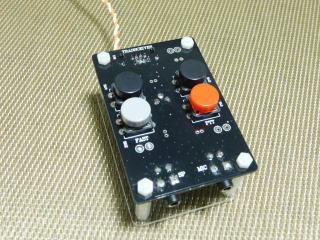

アダプターを組み立てた様子です。

回路図を希望の方は、トップページに表示しているメールでご連絡ください。ｐｄｆファイルでお送り致します。
お名前、住所が書かれていない場合はお送りできませんのでご理解をお願い致します。
