赤外線リピーター

赤外線リモコンが、ラックの扉などで、届かずリモコンが効かない時に使用します。
リモコンからの信号を受けて、中継して扉の向こうの機器を操作できるようになります。

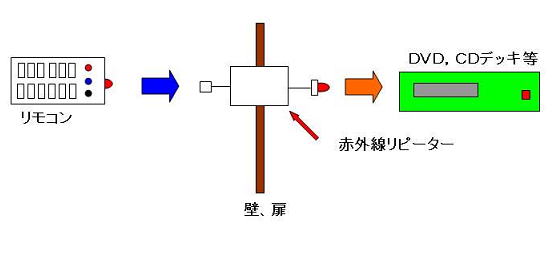

壁や扉は赤外線を通すことが出来ません。扉の向こうにあるＣＤやＤＶＤデッキをリモコンで操作
することが出来ます。

リモコンから発信された赤外線波からリモコンのデータを取得します。
本基板で３８ＫＨｚの赤外線リモコン波にデータを載せて再送信します。
壁や扉の向こうにある機械をリモコンで操作することが可能となります。

本基板では、小型化のために、1.6ｍｍｘ0.8ｍｍの大きさの小さな部品を使用していますが、
手で半田付けは出来ます。

基板の大きさは、45ｘ30ｍｍです。

本キットの組立てが完了した様子。

タイマーＩＣ　５５５で38ＫＨｚの赤外線キャリアを作り出しています。
基板の左に見える黒い部品が、受光部です。リモコン波の送信に使用する発光部を取り付けます。

電源は、ＤＣ9Ｖ～12Ｖまで使用できます。
ビニール線を引き出し、赤外線発光器を取り付けます。

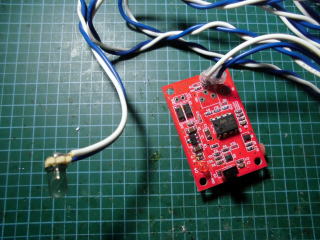

発光器を取り付けた様子。
写真の左に見える発光器を、コントロールしたい機械の受光部に向けます。
