CQSMART

最近のリグでは、音声録音再生機能が搭載されていますが、ハンディートランシーバではまだその機能が搭載されておりません。
スマートフォンのボイスレコーダーを利用したCQマシーンを作りました。

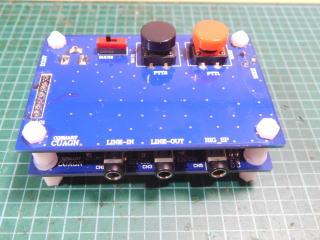

外観

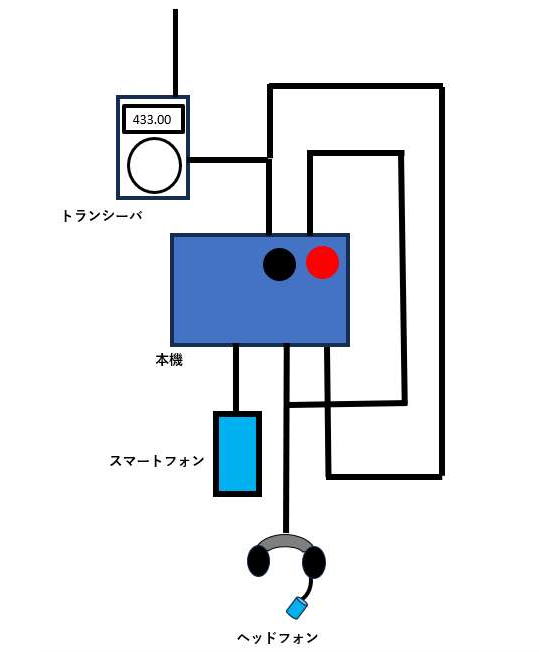

先の写真のように2枚の基板で構成されてます。図１のように、ヘッドフォン、トランシーバ、スマートフォンを次の図のように接続します。

図１

トランシーバのスピーカー出力をRIG_OUT。トランシーバのマイク入力をRIG_MIC。スマートフォンのイヤホン出力をLIN_IN。ヘッドフォンのスピーカーをLIN_OUT。マイクをM I C
に接続します。
本機のジャックは全て3.5ミリのステレオプラブを使用します。電源はDC１２V～９Vです。

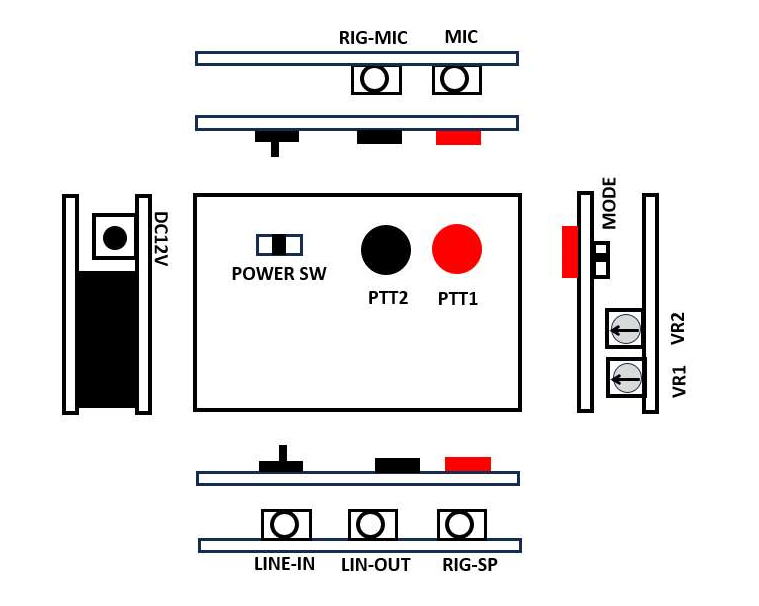

それぞれの端子は図２の通りです。
基板サイズは、76x51mmです。

スマートフォンには予めCQコールをデバイスの録音機能を使って録音しておきます。
PTT１（赤）を押してスマートフォンに録音したCQコールを再生します。無線機からはCQコールを送信します。ヘッドフォンには再生音が聞こえます。
応答するときは、PTT2を押ことでマイクからの音声を送信出来ます。
無線機からの受信音はヘッドフォンから聞けます。

モードスイッチの切り換えは、PTTのロックの有、無を設定します。ロック有の場合はPTTを一度押すと送信しもう一度押すと受信します。
ロック無の場合は、PTTスイッチを押している間送信します。

VR１は無線機への音声（変調）レベルを調整します。VR2はヘッドフォンに聞こえる音の大きさを調整します。

動作確認は、YAESU　FT-60、ICOM　IC-T10で確認しました。
YAESU　FT-60は変換ハーネス（マイクアダプタ　CT-44）を使用しマイクとスピーカーに分けています。

電源電圧、９V～１5Vで動作します。
