スタンバイディレイ回路

送信の際、プリアンプの電源を切ってからトランシーバーやリニアアンプをONさせ、プリアンプの保護を行います。

1　基板の外観

基板サイズは、８ｃｍｘ５ｃｍ
電源電圧：１２Ｖ～１３．８Ｖ
遅延時間：50msec、100msec、200msec､300msec
PTT：GND制御

基板の様子と接続を図になります。

2 入出力信号のタイミング

MICのPTTを検出すると、プリアンプのリレー出力をOFFします。
設定した時間に応じて、MICのPTTより（例えば100msec）遅延して、PTTリレー（PTT端子）、リニア出力をONします。
MICのPTTがOFFされたときは、PTTリレー出力、リニア出力をOFFし、150msec後に、
プリアンプのリレーを出力をONします。

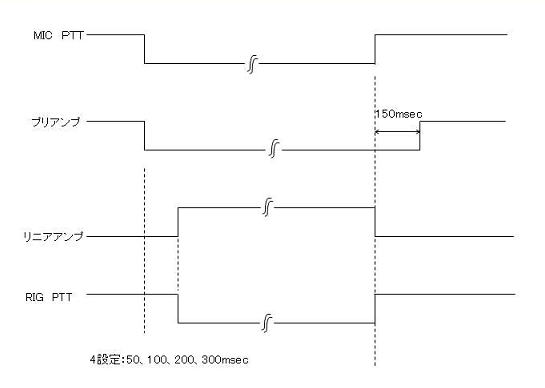

各入出力のタイミングを下記に図示します。

MICのPTTは、絶縁のためフォトカプラーを使用しています。

ケース、スイッチ類は、準備をお願いします。

本基板の他、簡単接続説明、回路図、LED（赤）・・４個を付属します。
